差壓變送器用途

          差壓變送器可以將微小差壓轉換成4～20mA.DC信號，它采用專門設計的放大線路板和特殊的溫度補償工藝，性能穩定可靠。它是用于爐膛燃燒室微壓、一次和二次風量及氣流損耗檢測的理想產品。

通用技術性能和參數

輸出信號：4～20MA.DC二線制（模擬）
二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能）
供電電源：12～45V.DC(詳見負載特性圖)

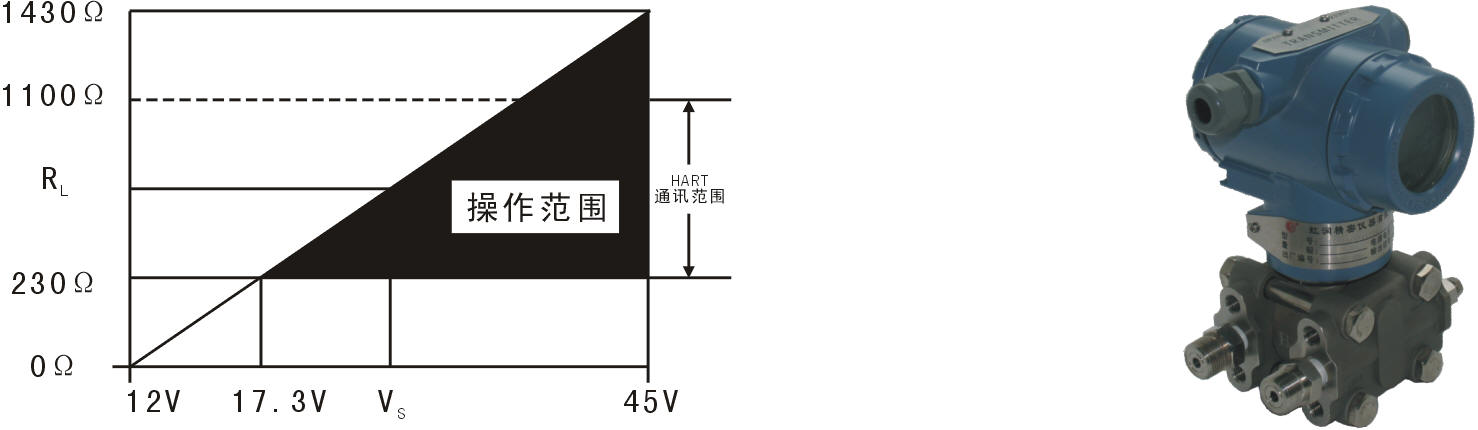

負載特性：




量 程 比：10：1或100比1
電源影響：<0.005%輸出量程/V
負載影響：電源穩定時，無負載影響。
測量精度：調校量程的±0.1%，±0.2% （標配精度為±0.2%，若選擇其他精度請在訂貨選型時注明。）
阻 尼：通?？稍?.1至16秒之間任意可調。
啟動時間：<2秒，不需預熱
差壓變送器工作環境：環境溫度 -29～93℃（模擬放大器）
-29～75℃（數字/智能放大器）
-29～65℃（帶顯示表頭）
環境濕度 0～95%
防護特性：防護能力 IP65
防爆類型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
靜壓影響：零位誤差：±0.5%zui大量程限值，對于4MPa在管道壓力下通過調零給予校正。
電磁輻射影響：0.05%zui大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
指示表(%)：液晶數顯 精度±0.2%
振動影響：任何方向200Hz振動時，±0.05%/g。
安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。
重 量：3.9Kg（不包括附件）

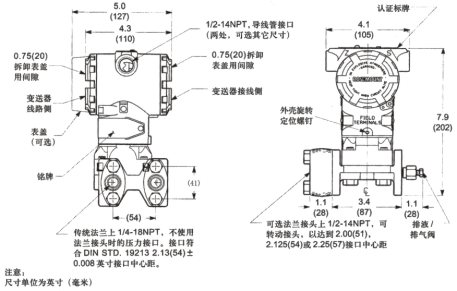

典型差壓變送器外形尺寸



安裝形式

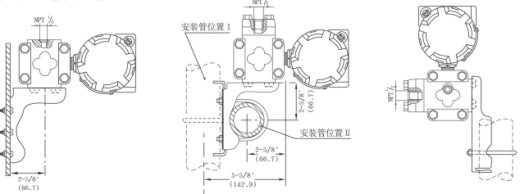

變送器的安裝方式有三類：一是借助于多種結構的安裝支架（圖A～C ），獨立安裝于測量對象之外，適用于DP、HP、DR、DP 、GP和AP型；





                                                                                                A.板裝彎支架.訂貨代號B2                 B.管裝彎支架.訂貨代號B1                C.管裝平支架.訂貨代號B3


引壓連接方式

引壓形式	壓力容室螺孔引入	橢圓接頭螺孔引入	一體化安裝平衡閥引入
特征	引壓管直接與壓力容室的螺孔 NPT聯接	引壓管通過橢圓接頭上的螺孔 NPT與壓力容室聯接	引壓管通過與其焊接的球形接 頭，與平衡閥及壓力容室聯接
圖例
適用范圍	壓力變送器	壓力變送器或差壓變送器	差壓變送器

選件類型	代號	名 稱	示 意 圖	說 明
引壓附件	不注	橢圓接頭	_____	引壓孔為橢圓接頭內螺紋NPT
	C1	NPT 外 螺紋接頭		一端與橢圓接頭內螺紋孔相連，另一端與引壓管φ13相焊接。
	C2	M20×1.5 丁字接頭		一端壓緊在變送器的壓力容室或三閥組上，另一端與引壓管φ13相焊接。
	C3	NPT 外 螺紋接頭		一端擰入變送器壓力容室的內螺紋孔內，另一端與引壓管φ13相焊接。
接觸介質O形環	不注	氟橡膠		在濃酸、強氧化酸、有機溶液中較 穩定，不能用于氨類介質。
	W2	丁腈橡膠		具有良好的耐油性和耐寒性。
	W3	乙烯-丙烯 橡膠		有良好的耐臭氧性。耐氣候性，不宜用于汽油或變壓器油中。
	W4	氯丁橡膠		抗臭氧和耐油性好，耐中強酸和氨類物質。
輸入/輸出 特 性	不注	正向特性		輸出電流與輸入壓力成正比。
	V1	反向特性		1.對DP、HP或DR用戶可先通過正向特性調準量程，再采用負遷移將無壓力輸入時的電流調為20mA，然后把被測壓力接到低壓側即可實現。 2.對GP須通過制造廠專門裝配和調試來實現。
防 爆	I	本安型	____	防爆標志ExiaⅡCT5
表面處理	K1	脫脂處理	____	脫脂后干燥處理
	K2			用惰性液灌充元件，并經脫脂處理。
