智能電磁流量計原理

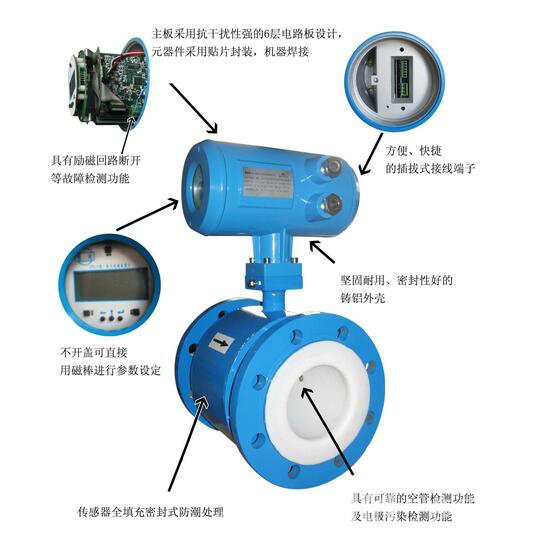

電磁流量計由傳感器和轉換器兩大部分組成，測量原理是基于法拉第電磁感應定律。智能電磁流量計傳感器典型結構如下圖所示測量管是一內襯絕緣材料的非導磁合金短管，兩只電極沿管徑方向穿通管壁固定在測量管上。智能電磁流量計其電極頭與襯里內表面基本齊平，測量管上下裝有勵磁線圈。電磁流量計轉換器向傳感器勵磁線圈提供穩定的勵磁電流，傳感器電極檢出電動勢并通過電纜送至轉換器，前置放大器將傳感器感應的電動勢放大、轉換成標準的電流信號或頻率信號，便于流量的顯示、控制與調節。

勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為Ｂ的工作磁場。此時，如果具有一定電導率的液體流經測量管，將切割磁力線感應出電動勢Ｅ。電動勢Ｅ正比于磁通量密度Ｂ、測量管內徑d與平均流速V 的乘積。

E＝KBdV式中: E――――為電極間的信號電壓（V）B――――磁通密度（T）d――――測量管內徑V――――平均流速（m/s）

式中K，d為常數，由于勵磁電流是恒流的，故B也是常數，則由E＝KBdV可知，體積流量Q與信號電壓E成正比，即流速感應的信號電壓E與體積流量Q成線性關系。因此,只要測量出E就可確定流量Q，這就是電磁流量計的基本工作原理。

根據電磁流量計安裝方式分為：管道式和插入式兩種結構。根據電磁流量計的傳感器和轉換器的裝配方式分為：一體式和分體式兩種結構。
