正壓力變送器
產品圖片
正壓力變送器用途

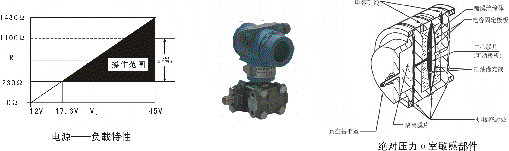

正壓力變送器的δ室（見下圖）一側接受被測正壓力信號，另一側被封閉成高真空基準室，然后將其轉換成4～20mA.DC信號輸出。它可以測量除氣系統、蒸餾塔、蒸發器和結晶器等的正壓力。
正壓力變送器性能以及參數
輸出信號：4～20MA.DC二線制（模擬）
二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能）
供電電源：12～45V.DC(詳見負載特性圖)
負載特性：
電源影響：<0.005%輸出量程/V
負載影響：電源穩定時，無負載影響。
測量精度：調校量程的±0.1%，±0.2% （標配精度為±0.2%，若選擇其他精度請?jiān)谟嗀涍x型時注明。）
量 程 比：1：100或1：10
阻 尼：通常可在0.1至16秒之間任意可調。
啟動時間：<2秒，不需預熱
工作環境：環境溫度 -29～93℃（模擬放大器）
-29～75℃（數字/智能放大器）
-29～65℃（帶顯示表頭）
環境濕度 0～95%
防護特性：防護能力 IP65
防爆類型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
靜壓影響：零位誤差：±0.5%zui大量程限值，對于32MPa在管道壓力下通過調零給予校正。
電磁輻射影響：0.05%zui大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
指示表(%)：液晶數顯 精度±0.2%
振動影響：任何方向200Hz振動時，±0.05%/g。
安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。
重 量：3.9Kg（不包括附件）
正壓力變送器
|
||||
|
|
|
|||||
| 代號 | 選用件 | ||||
|
M3 B1 B2 B3 D1 D2 不注 C1 C2 C3 d I |
數顯指示表 4位LCD數字顯示 管裝彎支架 （安裝管φ60） 板裝彎支架 管裝平支架 （安裝管φ60） 排氣／排液閥裝在容室側面的上部 排氣／排液閥裝在容室側面的下部 橢圓接頭內螺紋NPT  NPT 外螺紋接頭M20×1.5丁字接頭 NPT  外螺紋接頭隔爆型，防爆標志ExdⅡBT4-6 本安型，防爆標志ExiaⅡCT5 |
||||
 |
| CH-3051AP 4 E 1 2 B1 0～30KPa 選型舉例 |
