一、產品概述
CH-LUX系列智能旋進旋渦流量計采用zui新微處理技術，具有功能強、流量范圍寬、操作維修簡單、安裝使用方便等優點，主要技術指標達到國外同類產品先進水平。廣泛應用于石油、化工、電力、冶金煤炭等行業各種氣體計量。
二、主要特點
1．內置式壓力、溫度、流量傳感器，性能高，結構緊湊，外形美觀。
2．就地顯示溫度、壓力、瞬時流量和累積流量。
3．采用信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有的穩定性。
4．時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失，可性保存。
5．整機功耗低,能憑內電池長期供電運行，是理想的無需外電源就地顯示儀表。
6．防盜功能可靠，具有密碼保護，防止參數改動。
7．表頭可180度隨意旋轉，安裝方便。
三、產品選型
|
代號 |
口徑 |
流量范圍m3/h |
||
|
CH-LUX-25 |
DN25 |
2．5～30 |
||
|
CH-LUX-32 |
DN32 |
4．5～60 |
||
|
CH-LUX-50 |
DN50 |
10～150 |
||
|
CH-LUX-80 |
DN80 |
28～400 |
||
|
CH-LUX-100 |
DN100 |
50～800 |
||
|
CH-LUX-150 |
DN150 |
150～2250 |
||
|
CH-LUX-200 |
DN200 |
360～3600 |
||
|
代號 |
功能1 |
|||
|
N |
無溫壓補償 |
|||
|
Y |
帶溫壓補償 |
|||
|
代號 |
輸出型號 |
|||
|
F1 |
4-20mA輸出（二線制） |
|||
|
F2 |
4-20mA輸出（三線制） |
|||
|
F3 |
RS485通訊接口 |
|||
|
代號 |
功能2 |
|||
|
E1 |
1.0級 |
|||
|
E2 |
1．5級 |
|||
|
T |
常溫 |
|||
|
P1 |
1．6Mpa |
|||
|
P2 |
2．5Mpa |
|||
|
P3 |
4．0Mpa |
|||
|
D1 |
內部3.6V供電 |
|||
|
D2 |
DC24V供電 |
|||
|
B1 |
不銹鋼 |
|||
|
B2 |
鋁合金 |
|||

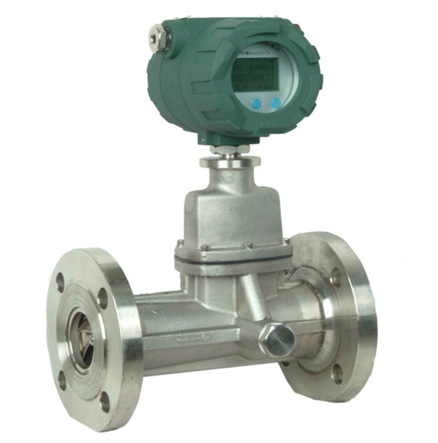

四、產品展示
五、產品安裝

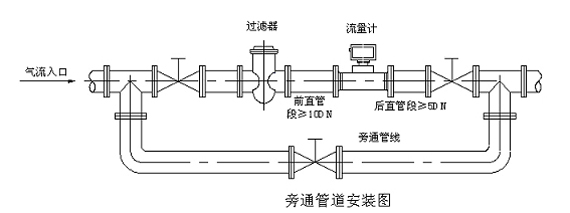

1.管路設計
