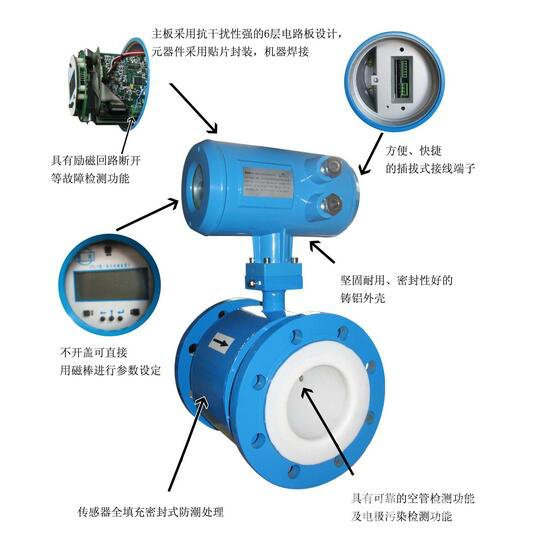

傳感器安裝在金屬管道上的接地：可不用單獨設置接地裝置,但如設置有利于儀表的可靠運行

傳感器安裝在塑料管道上或內壁有絕緣涂層,襯里,漆層的金屬管道上的接地
當傳感器安裝在絕緣管道上時,兩端須安裝金屬短管或接地環,然后用導線連接,與流體“導通”,假如被測流體腐蝕性很強,可以在傳感器兩端的絕緣管道上打孔安裝接地電極。接地電極采用耐蝕合金材料制戰，用導線與傳感器的接地螺釘連接。

 傳感器在塑料管道上的安裝

　　　　　　　　 　1—測量接地 2—接地導線（16m㎡銅線） 3接地環

傳感器在陰極保護管道上的接地

　　具有陰極防蝕保護的管道上傳感器應與管道絕緣。傳感器的安裝應注意以下幾點：
● 傳感器須與有陰極防護的管道絕緣，以保證流動介質中的電動勢不影響測量結果
● 傳感器的兩端面需裝合適的接地環，傳感器和接地環須與管道法蘭絕緣，兩側接地環庭與傳感器互相連接，而與管道間沒有電氣連接
● 兩側管道法蘭用截面積為16 m㎡銅線繞過傳感器連接起來
● 穿過法蘭的連接螺栓應采用絕緣材料制造的襯套和墊圈，使螺栓與法蘭隔離

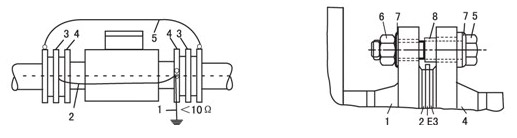

傳感器在陰極保護管道上的安裝　　　　　　　　 在陰極保護管道上的“絕緣”螺栓
1-測量接地 2-接地導線（16 m㎡銅線） 　 　E-接地環 1-傳感器法蘭, 2-襯里(PTFE) 3-密封圈　　　　　　
3-接地環 4-螺栓(絕緣的) 5-連接線（16 m㎡銅線） 　 4-管道法蘭5-螺栓 6-螺帽 7-墊圈 8-絕緣襯套　　　　
傳感器安裝在管道雜散電流很強的場所
在管道雜散電流很強的場合,例如測量電解槽附近的管道中電解液流量時,雜散電流將會引起嚴重的干攏。這種情況可按下圖接地。
在傳感器兩端各接上一段絕緣管道，傳感器與絕緣管道之間安裝接地環。與一般的安裝接地方法不一樣，接地環與傳感器的法蘭一并與接地良好的接地棒連接。而絕緣管道兩側的工藝管道另外用連接線短路。這樣，漏電流主要從連接銅線分流短路，而從被測液體引入傳感器信號回路的干攏就大大減小。
在安裝環境有較強的漏電流和電場影響時，傳感器須單獨接地。地線用總截面積不小于16 m㎡多股銅線，連接在埋于一定深度的接地棒上。
傳感器在雜散電流很強的管道上安裝
1-測量接地 2-接地導線（16 m㎡銅線） 3-接地環
4-絕緣管道 5-連接線（16 m㎡銅線）

聚四氟乙烯襯里的安裝
　用聚四氟乙烯（PTFE）管材做的電磁流量計傳感器襯里，它與傳感器測量管管壁一般不粘貼，因此，對真空負壓是敏感的。管道內真空會抽癟聚四氟乙烯襯里，使襯里呈波浪型拱起---典型的負壓破壞形態，這樣破壞了電極的密封，傳感器就不能工作了。因此，PTFE襯里的傳感器不能用于負壓系統,也應盡可能避免安裝在可能產生瞬間負壓的地方。如傳感器不應裝在泵的吸入端，閘閥應裝在傳感器的后側。
　　另外，PTFE翻近面部分不應有損傷或被切掉，否則介質會流入襯里背面而損壞絕緣。為了保護襯里翻邊，有些制造廠在有PTFE襯里傳感器的兩側法蘭上覆蓋保護接地環,防止PTFE翻邊遭受意外損傷,在安裝時不應拆去。保護接地環的材料可根據測量流體的腐蝕情況選擇。

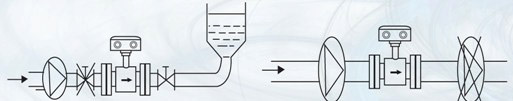

閘閥應裝在傳感器后側 （真空?。?泵 傳感器不應裝在泵的吸入端 （真空?。?/span>
