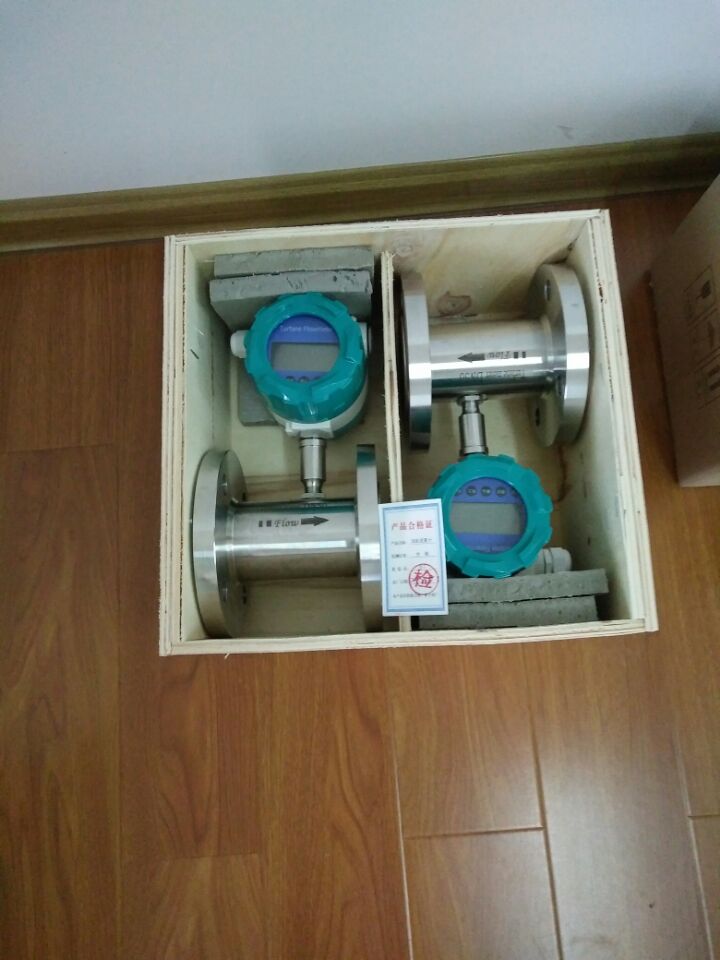

渦輪流量計，是速度式流量計中的主要種類，它采用多葉片的轉子(渦輪)感受流體平均流速，從而推導出流量或總量的儀表。一般由傳感器和顯示儀兩部分組成，也可做成整體式。

渦輪流量計和容積式流量計、科里奧利質量流量計稱為流量計中三類重復性、精度的產品，作為十大類型流量計之一，其產品已發展為多品種、多系列、批量的規模。

渦輪流量計的主要部件

(1)渦輪。

渦輪由導磁不銹鋼材料制成，裝有螺旋狀葉片。葉片數量根據直徑變化而不同，2-24片不等。為了使渦輪對流速有很好的響應，要求質量盡可能小。

 對渦輪葉片結構參數的一般要求為：葉片傾角10°-15°(氣體)，30°-45°（液體）；葉片重疊度P為1-1.2；葉片與內殼間的間隙為0.5-1mm。

(2)軸承

渦輪的軸承一般采用滑動配合的硬質合金軸承，要求耐磨性能好。

由于流體通過渦輪時會對渦輪產生一個軸向推力，使軸承的摩擦轉矩增大，加速軸承磨損，為了消除軸向力，需在結構上采取水力平衡措施，這方法的原理見圖1所示。由于渦輪處直徑DH略小于前后支架處直徑Ds，所以，在渦輪段流通截而擴大，流速降低，使流體靜壓上升ΔP，這個ΔP的靜壓將起到抵消部分軸向推力的作用。

(3)前置放大器

前置放大器由磁電感應轉換器與放大整形電路兩部分組成，示意圖所示。

磁電轉換器國內一般采用磁阻式，它由磁鋼及外部纏繞的感應線圈組成。當流體通過使葉輪旋轉時，葉片在磁鋼正下方時磁阻zui小，兩葉片空隙在磁鋼下方時磁阻zui大，渦輪旅轉，不斷地改變磁路的磁通量，使線圈中產生變化的感應電勢，送入放大整形電路，變成脈沖信號。

輸出脈沖的頻率與通過流量計的流量成正比，其比例系數K為

K＝f/qv

式中 f--渦輪流量計輸出脈沖頻率；

qv--通過流量計的流量。

該比例系數亦稱為渦輪流量計的儀表系數。

(4)信號接收與顯示

信號接收與顯示器內系數校正器、加法器和頻電轉換器等組成，其作用是將從前置放大器送來的脈沖信號變換成累積流量和瞬時流量并顯示。
