渦街流量計是一款經濟實用性價比高的一種智能測量流量的儀器儀表。他的測量使用的范圍很廣，高溫蒸汽、液體、氣體都可以測量。特別測量蒸汽使用的比較多，所有它還有另個稱呼為蒸汽流量計。



　　安裝渦街流量計對場所的要求是震動小的環境。這是渦街流量計的缺點。盡量避免安裝在振動較強的管道上，特別是在橫向振動。若不得已要安裝時，須采取措施，在渦街流量計的上下2D處分別設置管道緊固裝置，并加防振墊。



　　在測氣體時：測量氣體流量時，若被測氣體中含有少量的液體，渦街流量計應安裝在管線的較高處。



　　在液氣體時：測量液體流量時，若被測液體中含有少量的液體，渦街流量計應安裝在管線的較低處。

具體安裝要求說明：



　●傳感器可以安裝在(室內或室外)水平、垂直或傾斜的管道上。但當測量液體時，管道內須充滿液體，即：當安裝在垂直或傾斜管道上時，液體的流向應自下向上流動。

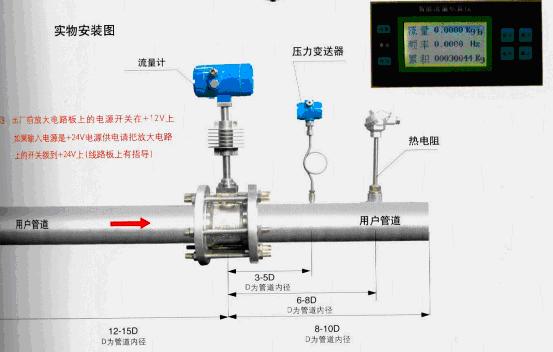

　　●渦街流量傳感器的上游側和下游側應有較長的直管段。其上、下游直管段長度根據管道狀況不同而不同，傳感器上游應盡量避免安裝調節閥或半開閥門，應將調節閥或半開閥門安裝在傳感器的下游8DN(通徑的八倍)之后。直管段的具體安裝長度和要求見圖(七)。



　　●安裝傳感器的直管段應盡可能的與傳感器通徑(DN)一致。若無法一致時，應采用比傳感器通徑略大的管徑，誤差要≤3%并不超過5mm。



　　●被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。



　　●傳感器應避免安裝在有機械振動的管道上，并盡量避開強電磁場干擾。當振動不能避免時，應考慮在傳感器前后約2DN處的直管段上加固定支架。
